Видеодомофон в квартиру: Какие провода проложить?

Видеодомофон в квартиру: Какие провода проложить?

В статье вы узнаете, какие провода проложить до ремонта в квартире.

Простыми словами о сложном Вы узнаете принцип установки видеодомофона в квартиру.

 Решили установить видеодомофон в квартиру - давайте определимся с функциями домофона.

 Можно установить вызывную панель вместо звонка - в этом случае Вы в любой момент можете посмотреть, что происходит за дверью в квартиру.

 Можно установить дополнительно камеру видеонаблюдения - чтобы Вы смогли просматривать лестничную клетку.

 Данное оборудование - вызывная панель и камера видеонаблюдения - имеет ИК подсветку - для просмотра в темное время суток.

 На нашем сайте представлены модели 4-х проводных видеодомофонов.

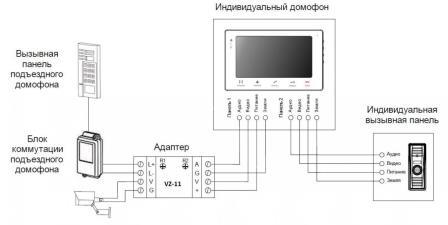

Для подключения к подъездной системе необходимо установить модуль сопряжения в щитке на этаже (там, где проходит главные кабеля домофона подъезда).

Теперь давайте разберемся с проводами:

 Наши мониторы имеют встроенный источник питания внутри - поэтому не нужно дополнительных блоков питания.

Достаточно подвести 220 В к месту установки монитора как к обычной розетке.

Есть также модели, к которым можно подключить внешний блок питания - если есть такая необходимость.

Соединение монитора с вызывной панелью, с модулем сопряжения и подъездной системой можно выполнить таким проводом, как “витая пара”.

 Прокладываем следующие провода:

от монитора до щитка - 1 провод “витая пара”

от монитора до вызывной панели - 1 провод “витая пара”

Для подключения камеры видеонаблюдения нужно установить блок питания для камеры - 12 В 1 А будет достаточно.

Для подключения камеры к монитору можно использовать также “витую пару” - если расстояния небольшие и потери сигнала незначительные.

Также можно использовать видеокабель совмещенный с питанием - или коаксиальный кабель - например КВК 2+2х0,5.

Также можно использовать соединительный шнур с установленными на нем необходимыми разъемами.

Включаем блок питания в сеть, и видим изображение с камеры на мониторе видеодомофона.

 Подведем итог - нам нужны следующие провода:

1. 220 В к монитору видеодомофона

2. от монитора до щитка - 1 провод “витая пара”

3. от монитора до вызывной панели - 1 провод “витая пара”

4. от монитора и блока питания до камеры - соединительный шнур или КВК 2+2х0,5.
